Introduzione
Nell'odierno settore dell'accumulo di energia, in rapida evoluzione, garantire la sicurezza, le prestazioni e la sicurezza del sistema di accumulo. durata dei pacchi batteria personalizzati è più che mai cruciale. L'analisi termofluidica è emersa come una tecnologia trasformativa, che consente agli ingegneri di simulare il trasferimento di calore e il flusso di fluidi all'interno dei gruppi di batterie prima che venga costruito un singolo prototipo. Sfruttando questo metodo di modellazione avanzato, Yibai Lithium Technology aiuta i clienti ad accelerare le tempistiche di sviluppo, a ridurre i costi e a fornire soluzioni di batterie robuste e adatte alle loro applicazioni specifiche.
1. Definizione dell'analisi termica dei fluidi nella progettazione dei pacchi batteria

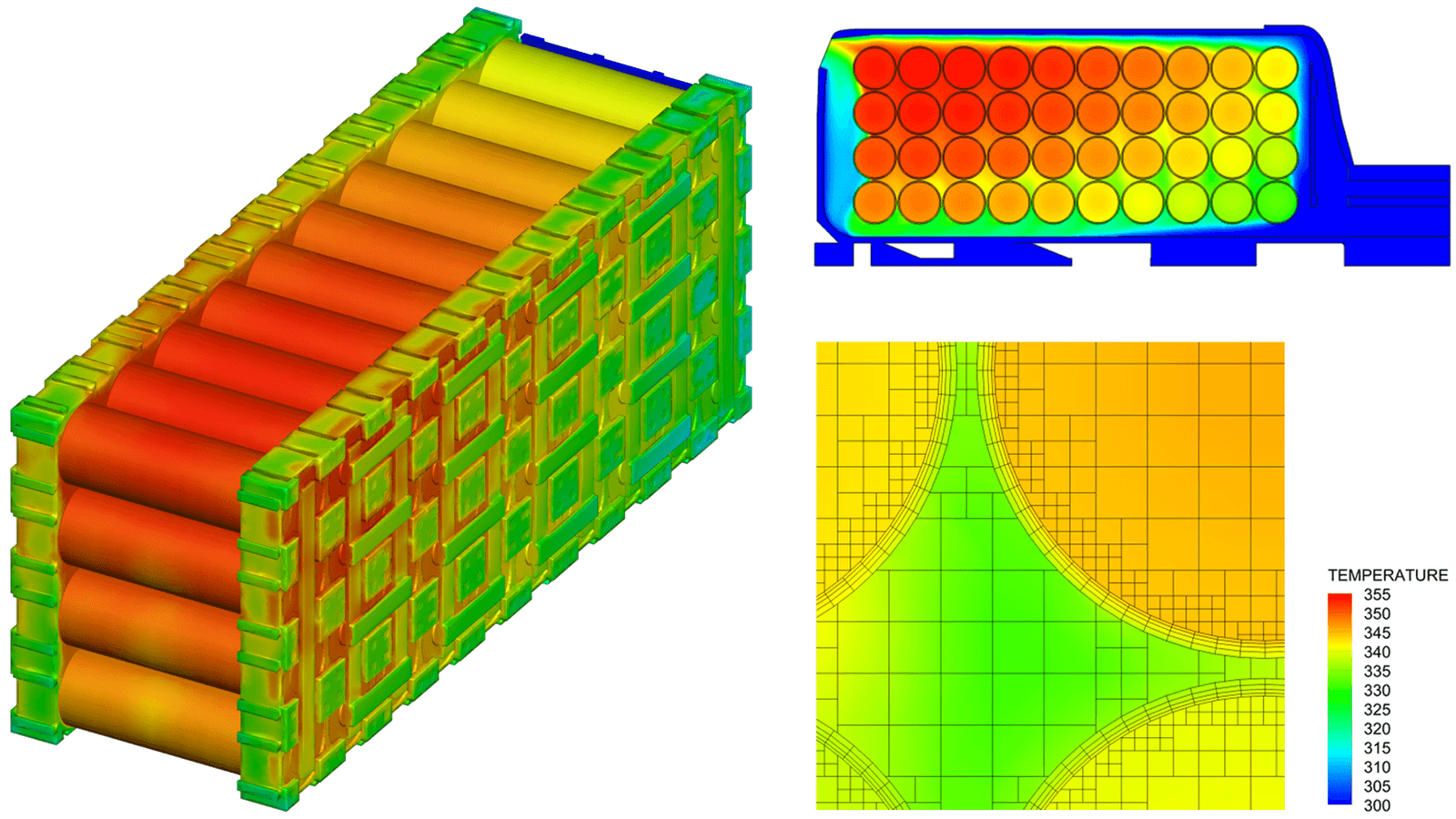

L'analisi termica dei fluidi prevede sofisticate simulazioni al computer che modellano il movimento del calore e dei fluidi all'interno di un pacco batterie in condizioni operative. Costruendo una rappresentazione virtuale dei moduli delle celle, dei canali di raffreddamento e dell'hardware circostante, gli ingegneri possono valutare la distribuzione della temperatura, identificare i punti caldi e ottimizzare i percorsi termici. Ciò contrasta con i test fisici convenzionali, che si basano su più prototipi e su prove ed errori iterativi, un approccio che può allungare i tempi di sviluppo e aumentare le spese.
All'interno di queste simulazioni, le variabili fondamentali includono i tassi di generazione di calore delle celle, le velocità del flusso del refrigerante e le condizioni al contorno dell'ambiente. Un modello ad alta fedeltà può catturare fenomeni complessi come i flussi laminari e turbolenti, la conduzione attraverso i materiali strutturali e lo scambio di calore convettivo con l'aria o i refrigeranti liquidi. Grazie a questi dati, i team di progettazione possono prendere decisioni informate sulla geometria dei componenti, sulla selezione dei materiali e sulle strategie di raffreddamento, assicurando che ogni pacco batteria personalizzato soddisfi i più severi requisiti di prestazioni e sicurezza.
2. Vantaggi principali dell'implementazione dell'analisi dei fluidi termici
2.1 Iterazioni di progettazione accelerate
L'integrazione precoce dell'analisi dei fluidi termici consente agli ingegneri di individuare i colli di bottiglia termici già in fase di progettazione. Grazie all'iterazione virtuale, è possibile valutare più varianti di progetto, come le diverse geometrie delle alette, la disposizione dei canali di raffreddamento o il posizionamento degli isolatori, in poche ore anziché in settimane. Questo rapido ciclo di feedback accorcia i cicli di ricerca e sviluppo, consentendo transizioni più rapide dal concetto alla produzione pilota.
2.2 Maggiore sicurezza operativa
Gli squilibri di temperatura all'interno di un pacco batteria possono innescare l'invecchiamento accelerato, la perdita di capacità o, in casi estremi, la fuga termica. Grazie alla simulazione, le potenziali modalità di guasto diventano visibili molto prima dei test fisici, consentendo ai team di implementare misure preventive come dissipatori di calore mirati o una distribuzione equilibrata del liquido di raffreddamento. Il risultato è un progetto di pacco batteria che mantiene le temperature delle celle entro soglie di sicurezza, anche in condizioni di scarica ad alta potenza e in condizioni ambientali difficili.
2.3 Riduzioni significative dei costi
La prototipazione fisica per la validazione termica richiede tradizionalmente modelli multipli fabbricati, strumentazione specializzata e test di laboratorio approfonditi. L'analisi termofluidica, invece, riduce al minimo il numero di prototipi convalidando i progetti nel dominio virtuale. In questo modo non solo si riducono i costi degli strumenti e dei materiali, ma si liberano anche risorse ingegneristiche per concentrarsi sull'innovazione piuttosto che sui test ripetitivi.
2.4 Adattabilità a diversi scenari di prestazioni
Se l'applicazione richiede cicli di ricarica rapidi, avviamento sotto zero o funzionamento in ambienti ad alta umidità, l'analisi del fluido termico può essere personalizzata per rispecchiare casi d'uso specifici. Regolando i parametri di simulazione, come la temperatura ambiente, la composizione del refrigerante o i profili di carico transitorio, gli ingegneri possono garantire la robustezza del progetto in uno spettro di condizioni reali.
3. Processo passo-passo per l'analisi del fluido termico
3.1 Costruzione del modello di simulazione 3D
Il fondamento di qualsiasi simulazione di successo risiede in un modello geometrico accurato. Gli ingegneri sviluppano una rappresentazione CAD dettagliata del pacco batterie, compresi gli array di celle, le sbarre, i collettori di raffreddamento e le pareti dell'involucro. Le proprietà dei materiali, come la conduttività termica, la capacità termica specifica e la viscosità del fluido, vengono assegnate in base alle schede tecniche del produttore e alle misurazioni empiriche.
3.2 Definizione delle condizioni al contorno
Vengono poi definite le fonti termiche (tassi di generazione di calore della cella) e i parametri di flusso del fluido (pressione di ingresso, portata). Vengono inoltre specificate le condizioni ambientali, come la temperatura esterna e il flusso d'aria intorno alle porte di ventilazione. Queste condizioni al contorno assicurano che la simulazione rifletta l'ambiente operativo previsto.
3.3 Esecuzione della simulazione
Strumenti software avanzati risolvono le equazioni accoppiate del trasferimento di calore e della fluidodinamica in tutto il dominio di calcolo. I solutori iterano per convergere su campi stabili di temperatura e velocità, rivelando punti critici come le temperature massime delle celle, le perdite di carico nei canali di raffreddamento e i numeri di Nusselt locali indicativi dell'efficienza convettiva.
3.4 Ottimizzazione iterativa della progettazione
Sulla base dei risultati iniziali, nel modello vengono implementate modifiche al progetto, come l'alterazione dello spessore delle alette, la variazione del layout del percorso del refrigerante o l'aggiunta di materiali per l'interfaccia termica. Le successive simulazioni quantificano l'impatto di ciascuna modifica, guidando il team di progettazione verso una configurazione ottimale che bilanci prestazioni termiche, peso e costi.
4. Vantaggi per i produttori di pacchi batteria
-
Riduzione dei tempi di ricerca e sviluppo: I test virtuali dettagliati accelerano la convalida, consentendo un ingresso anticipato sul mercato e un vantaggio competitivo.
-
Miglioramento dell'affidabilità del prodotto: L'analisi termica predittiva riduce i rischi di squilibrio delle celle e di fuga termica, aumentando la fiducia dei clienti.
-
Riduzione dei costi di produzione: La riduzione delle iterazioni dei prototipi e degli sprechi di materiale si traduce in un risparmio diretto.
-
Soluzioni personalizzate: Dai sistemi industriali ad alta tensione ai moduli di accumulo di energia portatili, l'analisi dei fluidi termici si adatta a qualsiasi scala e specifica.
-
Conformità normativa: I progetti ottimizzati per profili termici uniformi facilitano i processi di certificazione soddisfacendo gli standard automobilistici, aerospaziali o di stoccaggio dell'energia.
Storie di successo dei clienti
Domande frequenti sulle batterie ricaricabili personalizzate
Quali piattaforme software sono comunemente utilizzate per l'analisi dei fluidi termici?
Tra gli strumenti leader figurano ANSYS Fluent, COMSOL Multiphysics e Siemens STAR-CCM+, che offrono funzionalità multifisiche complete per simulazioni termiche e di fluidi dettagliate.
Quanto dura un tipico ciclo di simulazione?
A seconda della complessità del modello e delle risorse di calcolo, una singola esecuzione può variare da poche ore a un giorno intero, con cluster basati su cloud che riducono i tempi di esecuzione.
L'analisi termofluidica può tenere conto dei profili di carico transitori?
Sì. Le simulazioni possono incorporare condizioni di generazione di calore e di flusso variabili nel tempo, replicando i cicli di lavoro reali, come le scariche a impulsi e i periodi di riposo.
Quanto sono accurate le simulazioni virtuali rispetto ai test fisici?
Quando vengono convalidate rispetto ai dati misurati, le simulazioni ad alta fedeltà possono prevedere la temperatura entro ±2°C, fornendo una guida affidabile per le decisioni di progettazione.
Quali sono i prerequisiti per le capacità di analisi termica dei fluidi in-house?
I componenti essenziali includono modelli CAD 3D, database accurati delle proprietà dei materiali, ingegneri di simulazione qualificati e hardware di calcolo adeguato o risorse cloud.
L'analisi dei fluidi termici è uno strumento fondamentale per tutte le aziende che cercano di ottimizzare i progetti di pacchi batteria personalizzati. Simulando virtualmente il trasferimento di calore e la dinamica dei fluidi, Tecnologia del litio Yibai consente ai clienti di creare soluzioni di stoccaggio dell'energia più sicure, efficienti ed economiche. Per scoprire come i nostri servizi specializzati possono migliorare il vostro prossimo progetto di batterie, contattate oggi stesso il nostro team di esperti.
